Halar-ECTFE作業指導書 halar噴涂作業流程 作業內容及重 點一．工件檢驗檢查素材表面無氣孔、變形、縫隙等焊接不良現象。素材的邊角少2R，圓弧過渡。二．前處理1、打磨：把工件表面的毛刺、焊碴、尖角、銳角等用角磨機仔細打磨。2、除油：空燒用420℃高溫除油，按工件大小、輕重設定保溫時間，徹底燒去素材殘余油質。（主要針對各種不銹鋼、碳鋼、銅、石墨、鋁、烯有色金屬）3、表面粗糙化：噴砂采用5至7公斤氣壓，20#金鋼砂表面均勻噴砂三. 噴涂前處理1、向烤爐內架放工件。2、用空氣 槍不低于5kg壓力，吹凈噴砂表面余塵。3、噴涂前素材預熱干燥處理，除去表面殘留水份。四. 底漆.噴涂前準備1、把所用噴涂底漆料提前10分鐘進行硫化處理。2、檢查靜電噴槍出粉量、靜電、氣壓大小是否正常，如有異常問題要及時解決，保證噴涂順暢3、帶好防護口罩、眼鏡和防塵服裝。五．底涂1、所用料為ECTFE專用底漆，原料具體牌號為6514黑色粉末或6614。2、噴涂膜厚約0.15毫米，烘烤溫度為260℃。六.上涂前準備工作1、把所用噴涂底漆料提前10分鐘進行硫化處理。2、檢查靜電噴槍出粉量、靜電、氣壓大小是否正常，如有異常問題要及時解決，保證噴涂順暢3、帶好防護口罩、眼鏡和防塵服裝。七．上涂1、所用料為ECTFE，原料牌號為6014透明粉末。2、每次噴涂膜厚為0.15毫米至0.25毫米。3、燒結溫度250℃、保溫和時間長短根據工件大小和輕重而定，反復噴涂和燒結一共需要4次左右。八．涂層檢測1、用膜厚儀測量膜厚是否達到要求。2、目測表面是否有色差、沙粒、流掛等現象。3、1毫米防腐層就采用6000伏電壓垂直沿防腐層面低于50mm/s 的速度進行100%的探傷，不產生白色火花為合格。九. 包裝用氣泡膜和木蓋保護噴涂面不受碰傷為標準。

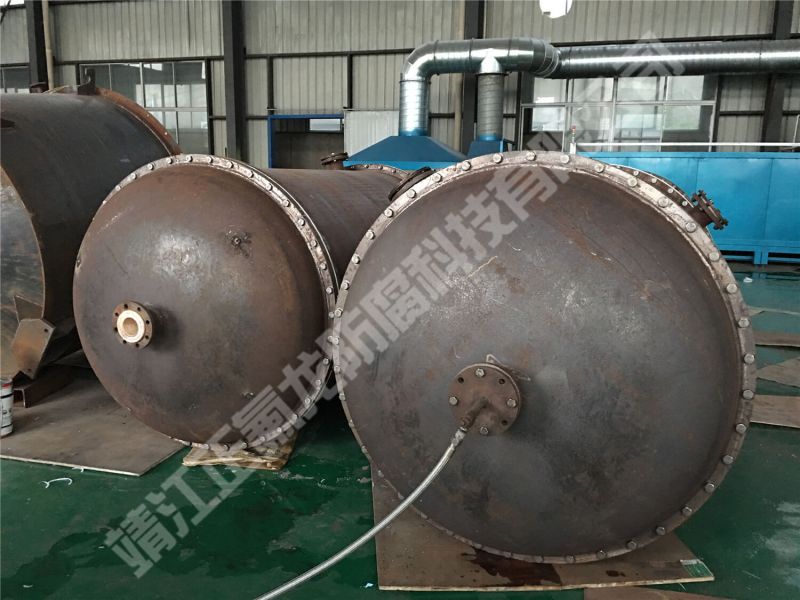

ETFE（F40）噴涂反應釜作業指導書 ETFE噴涂作業流程 作業內容及重 點一．工件檢驗1、如果是碳鋼基材的主要檢查：表面無氣孔、變形、砂眼、縫隙等焊接不良現象。2、如果是鏡面不銹鋼基材的主要檢查：外表面有無掛傷、內表面無氣孔、 變形、砂眼、縫隙等焊接不良現象。二．前處理1、打磨：把工件表面的毛刺、焊碴、尖角、銳角等用角磨機仔細打磨。2、終R角不小于2R。3、除油：空燒用400℃-420℃高溫除油，按工件大小、輕重設定保溫時間，  徹底燒去素材殘余油質。4、表面粗糙化：噴砂采用5公斤氣壓，20#金鋼砂表面均勻噴砂。三. 噴涂前處理1、向烤爐內架放工件。2、用空氣 槍不低于5kg壓力，吹凈噴砂表面余塵。3、噴涂前工件預熱干燥處理，除去表面殘留水份。四. 底漆.噴涂前準備1、把所噴涂底漆料提前30分鐘攪拌，保證噴涂時涂料沒有任何沉淀。2、噴涂前檢查噴槍出油量、霧化寬窄度、氣壓大小是否正常，如有異常問題要及時解決，保證噴涂順暢。3、帶好防護口罩、眼鏡和防塵服裝。五．底涂1、所用料為ETFE專用底漆，底漆為液體，牌號為1609。所用品牌為日本大金ETFE。2、噴涂膜厚約0.05毫米，烘干溫度150℃，保溫時間約30分鐘。4、底漆烘干后噴涂薄薄一層面漆，使之底漆與面漆牢牢結合。3、烘烤溫度為310℃，保溫時間約90分鐘。六.面涂前準備工作1、把所用噴涂底漆料提前30分鐘進行流化處理，保證粉管吸粉時通暢。2、檢查靜電噴槍出粉量、靜電、氣壓大小是否正常，如有異常問題要及時解決，保證噴涂順暢3、帶好防護口罩、眼鏡和防塵服裝和高溫服。七．上涂1、所用料為ETFE專用面漆，面漆為粉體，牌號為6510。所用品牌為日本大金ETFE。2、每次噴涂膜厚為0.15-0.2毫米。3、燒結溫度290℃--300℃之間、保溫時間根據工件大小輕重而定，反復噴涂和燒結一共需要5至6次左右。八．檢測1、用膜厚儀測量膜厚是否達到要求。2、1.2毫米防腐層就用8000V電壓垂直沿防腐層面低于50mm/s的速度進行100%的探傷，不產生白色火花為合格。3、附著力檢測：在法蘭外側做破壞涂層以測試金屬和涂層結合力（涂層外側噴涂工藝和使用面涂層工藝相同）九. 包裝所有管口采用氣泡膜、木蓋包裝。
